Seat Altea 2008 Manual do proprietário (in Portuguese)

Segurança das crianças49
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
•

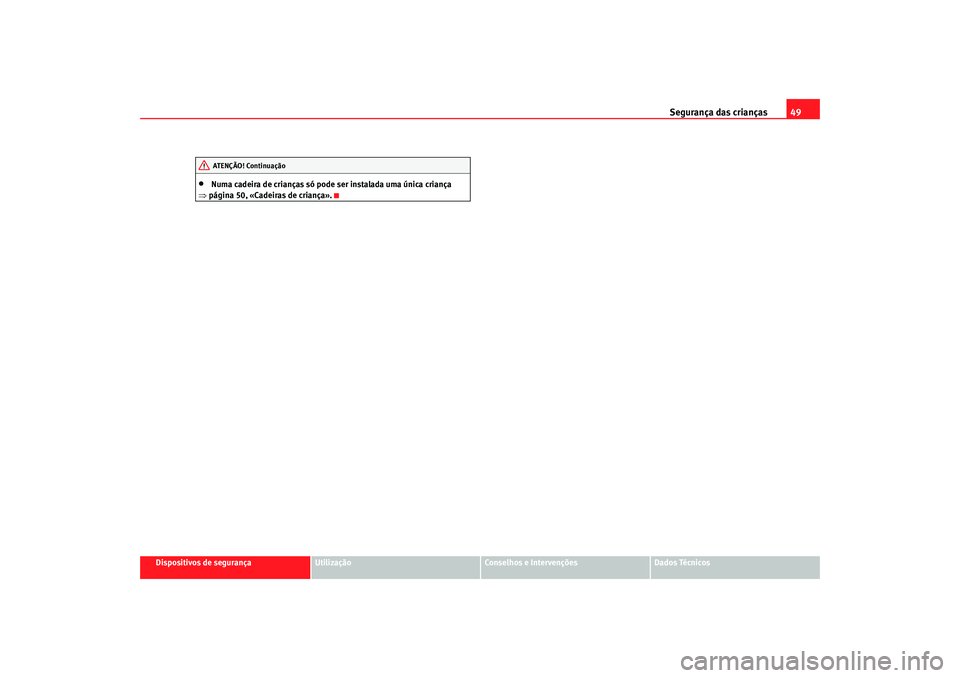

Numa cadeira de crianças só pode ser instalada uma única criança
⇒ página 50, «Cadeiras de criança».AT ENÇÃO! Continua ção
altea portugues.book Seite 49 Mittwoch, 12. September 2007 4:16 16

Segurança das crianças

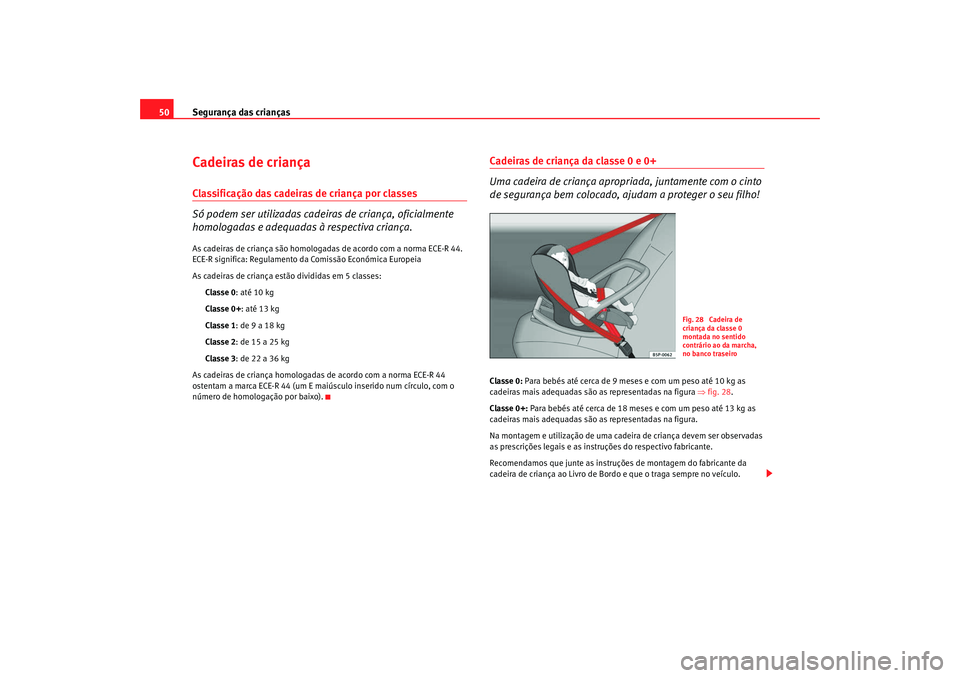

50Cadeiras de criançaClassificação das cadeiras de criança por classes
Só podem ser utilizadas cadeiras de criança, oficialmente
homologadas e adequadas à respectiva criança.As cadeiras de criança são homologadas de acordo com a norma ECE-R 44.
ECE-R significa: Regulamento da Comissão Económica Europeia
As cadeiras de criança estão divididas em 5 classes:
Classe 0 : até 10 kg
Classe 0+ : até 13 kg
Classe 1 : de 9 a 18 kg
Classe 2 : de 15 a 25 kg
Classe 3 : de 22 a 36 kg
As cadeiras de criança homologadas de acordo com a norma ECE-R 44
ostentam a marca ECE-R 44 (um E maiúsculo inserido num círculo, com o
número de homologação por baixo).
Cadeiras de criança da classe 0 e 0+
Uma cadeira de criança apropriada, juntamente com o cinto
de segurança bem colocado, ajudam a proteger o seu filho!Classe 0: Para bebés até cerca de 9 meses e com um peso até 10 kg as
cadeiras mais adequadas são as representadas na figura ⇒fig. 28 .
Classe 0+: Para bebés até cerca de 18 meses e com um peso até 13 kg as
cadeiras mais adequadas são as representadas na figura.
Na montagem e utilização de uma cadeira de criança devem ser observadas
as prescrições legais e as instruções do respectivo fabricante.
Recomendamos que junte as instruções de montagem do fabricante da
cadeira de criança ao Livro de Bordo e que o traga sempre no veículo.
Fig. 28 Cadeira de
criança da classe 0
montada no sentido
contrário ao da marcha,
no banco traseiro
altea portugues.book Seite 50 Mittwoch, 12. September 2007 4:16 16

Segurança das crianças51
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

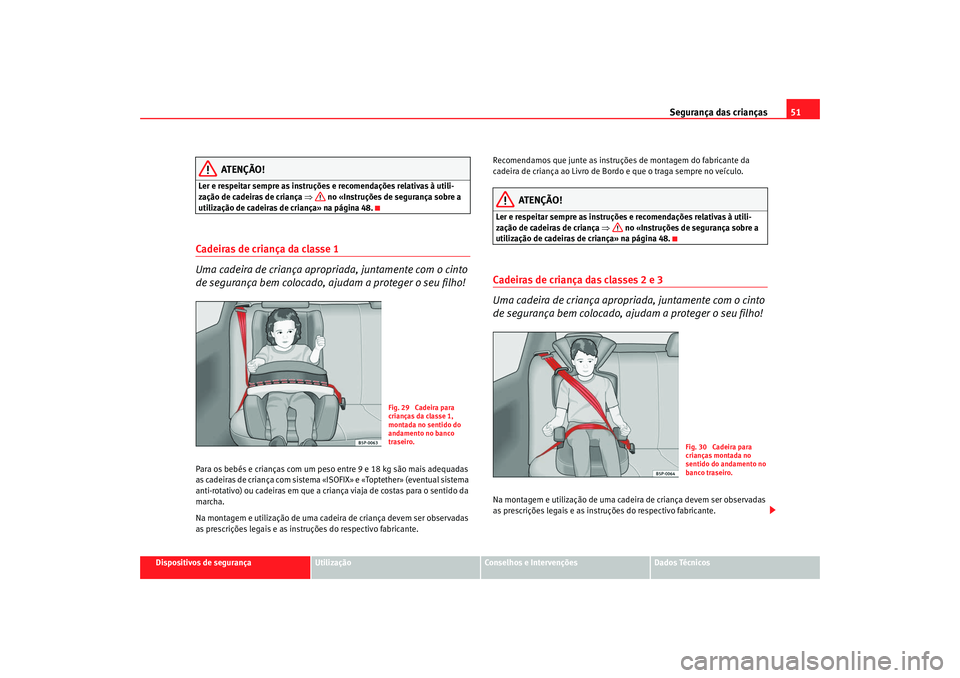

ATENÇÃO!
Ler e respeitar sempre as instruções e recomendações relativas à utili-
zação de cadeiras de criança ⇒ no «Instruções de segurança sobre a
utilização de cadeiras de criança» na página 48.Cadeiras de criança da classe 1
Uma cadeira de criança apropr iada, juntamente com o cinto
de segurança bem colocado, aj udam a proteger o seu filho!Para os bebés e crianças com um peso entre 9 e 18 kg são mais adequadas
as cadeiras de criança com sistema «ISOFIX» e «Toptether» (eventual sistema
anti-rotativo) ou cadeiras em que a criança viaja de costas para o sentido da
marcha.
Na montagem e utilização de uma cadeira de criança devem ser observadas
as prescrições legais e as instruções do respectivo fabricante. Recomendamos que junte as instruções de montagem do fabricante da
cadeira de criança ao Livro de Bordo e que o traga sempre no veículo.
ATENÇÃO!
Ler e respeitar sempre as instruções e recomendações relativas à utili-
zação de cadeiras de criança
⇒ no «Instruções de segurança sobre a
utilização de cadeiras de criança» na página 48.Cadeiras de criança das classes 2 e 3
Uma cadeira de criança apropriada, juntamente com o cinto
de segurança bem colocado, ajudam a proteger o seu filho!Na montagem e utilização de uma cadeira de criança devem ser observadas
as prescrições legais e as instruções do respectivo fabricante.
Fig. 29 Cadeira para
crianças da classe 1,
montada no sentido do
andamento no banco
traseiro.
Fig. 30 Cadeira para
crianças montada no
sentido do andamento no
banco traseiro.
altea portugues.book Seite 51 Mittwoch, 12. September 2007 4:16 16

Segurança das crianças

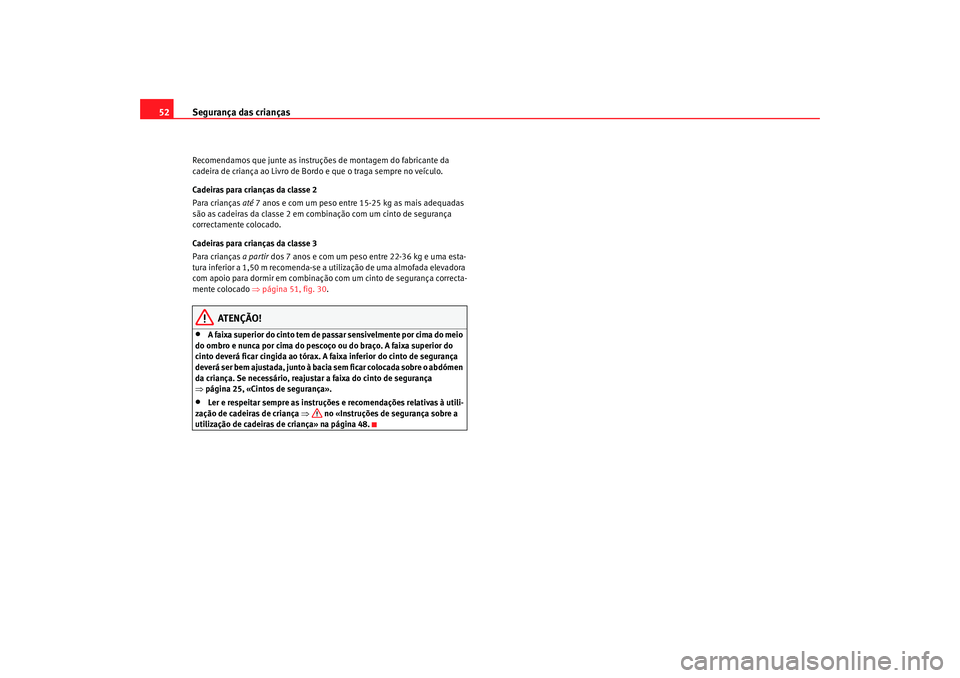

52Recomendamos que junte as instruçõ es de montagem do fabricante da
cadeira de criança ao Livro de Bo rdo e que o traga sempre no veículo.
Cadeiras para crianças da classe 2
Para crianças até 7 anos e com um peso entre 15-25 kg as mais adequadas
são as cadeiras da classe 2 em combinação com um cinto de segurança
correctamente colocado.
Cadeiras para crianças da classe 3
Para crianças a partir dos 7 anos e com um peso entre 22-36 kg e uma esta-
tura inferior a 1,50 m recomenda-se a utilização de uma almofada elevadora
com apoio para dormir em combinação com um cinto de segurança correcta-
mente colocado ⇒página 51, fig. 30 .
ATENÇÃO!
•
A faixa superior do cinto tem de passar sensivelmente por cima do meio
do ombro e nunca por cima do pescoço ou do braço. A faixa superior do
cinto deverá ficar cingida ao tórax. A faixa inferior do cinto de segurança
deverá ser bem ajustada, junto à bacia sem ficar colocada sobre o abdómen
da criança. Se necessário, reajustar a faixa do cinto de segurança
⇒ página 25, «Cintos de segurança».
•
Ler e respeitar sempre as instruções e recomendações relativas à utili-
zação de cadeiras de criança ⇒ no «Instruções de segurança sobre a
utilização de cadeiras de criança» na página 48.
altea portugues.book Seite 52 Mittwoch, 12. September 2007 4:16 16

Segurança das crianças53
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

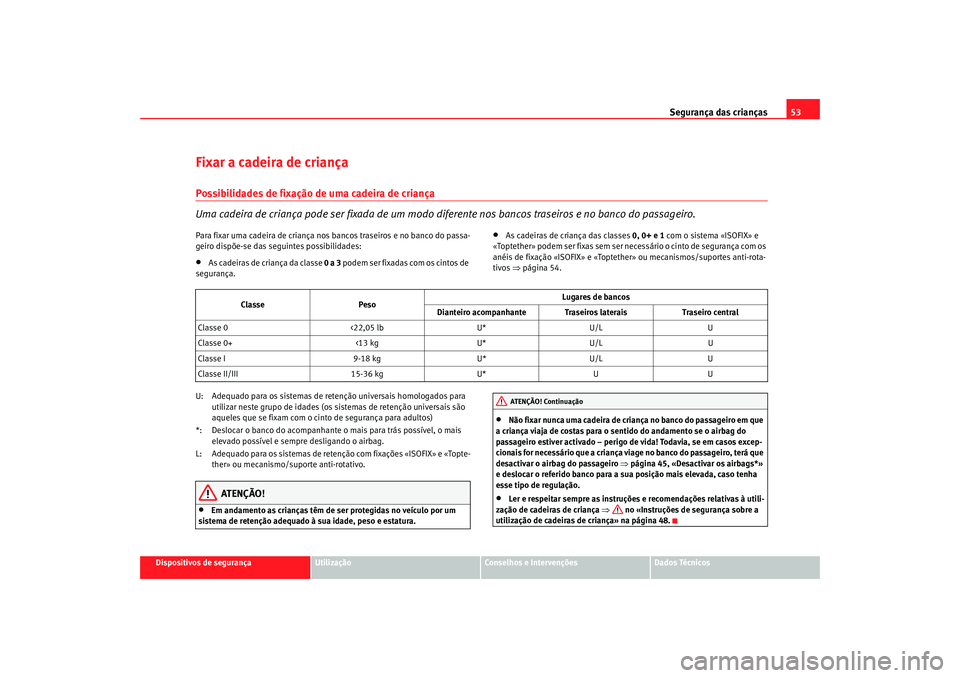

Fixar a cadeira de criançaPossibilidades de fixação de uma cadeira de criança
Uma cadeira de criança pode ser fixada de um modo diferente nos bancos traseiros e no banco do passageiro.Para fixar uma cadeira de criança nos bancos traseiros e no banco do passa-
geiro dispõe-se das seguintes possibilidades:•
As cadeiras de criança da classe 0 a 3 podem ser fixadas com os cintos de
segurança.
•
As cadeiras de criança das classes 0, 0+ e 1 com o sistema «ISOFIX» e
«Toptether» podem ser fixas sem ser necessário o cinto de segurança com os
anéis de fixação «ISOFIX» e «Toptether» ou mecanismos/suportes anti-rota-
tivos ⇒página 54.
U: Adequado para os sistemas de retenção universais homologados para utilizar neste grupo de idades (os sistemas de retenção universais são
aqueles que se fixam com o cinto de segurança para adultos)
*: Deslocar o banco do acompanhante o mais para trás possível, o mais elevado possível e sempre desligando o airbag.
L: Adequado para os sistemas de rete nção com fixações «ISOFIX» e «Topte-
ther» ou mecanismo/suporte anti-rotativo.
ATENÇÃO!
•
Em andamento as crianças têm de ser protegidas no veículo por um
sistema de retenção adequado à sua idade, peso e estatura.
•
Não fixar nunca uma cadeira de criança no banco do passageiro em que
a criança viaja de costas para o sentido do andamento se o airbag do
passageiro estiver activado – perigo de vida! Todavia, se em casos excep-
cionais for necessário que a criança viage no banco do passageiro, terá que
desactivar o airbag do passageiro ⇒página 45, «Desactivar os airbags*»
e deslocar o referido banco para a sua posição mais elevada, caso tenha
esse tipo de regulação.
•
Ler e respeitar sempre as instruções e recomendações relativas à utili-
zação de cadeiras de criança ⇒ no «Instruções de segurança sobre a
utilização de cadeiras de criança» na página 48.
Classe
Peso Lugares de bancos
Dianteiro acompanhante Traseiros laterais Traseiro central
Classe 0 <22,05 lbU*U/L U
Classe 0+ <13 kgU*U/L U
Classe I 9-18 kgU*U/L U
Classe II/III 15-36 kgU*UUAT ENÇÃO! Continua ção
altea portugues.book Seite 53 Mittwoch, 12. September 2007 4:16 16

Segurança das crianças

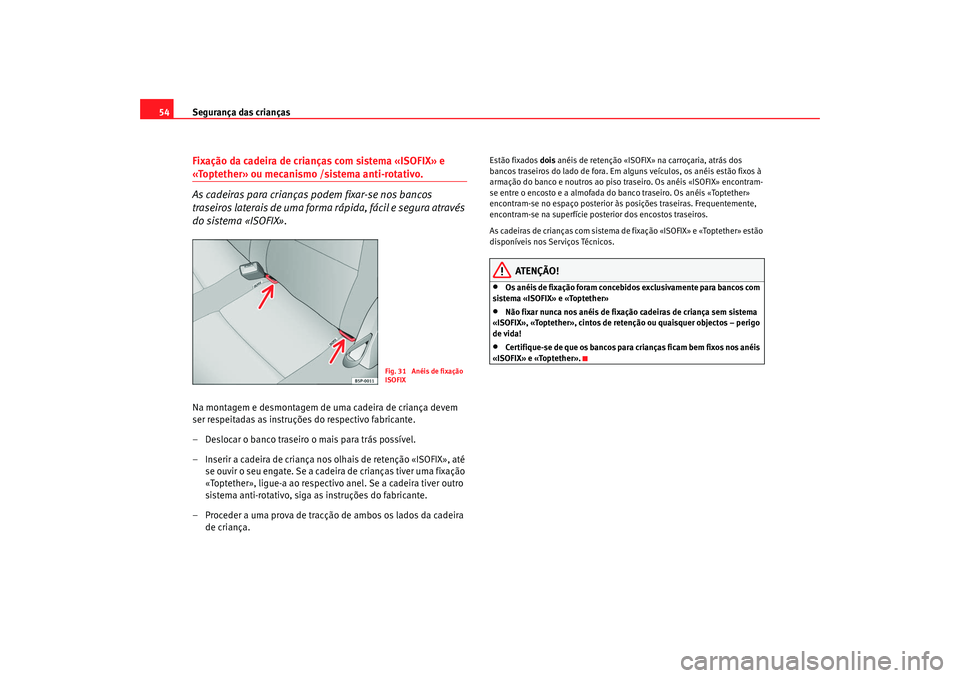

54Fixação da cadeira de crianças com sistema «ISOFIX» e «Toptether» ou mecanismo /sistema anti-rotativo.
As cadeiras para crianças podem fixar-se nos bancos
traseiros laterais de uma forma rápida, fácil e segura através
do sistema «ISOFIX».Na montagem e desmontagem de uma cadeira de criança devem
ser respeitadas as instruções do respectivo fabricante.
– Deslocar o banco traseiro o mais para trás possível.
– Inserir a cadeira de criança nos olhais de retenção «ISOFIX», até
se ouvir o seu engate. Se a cadeira de crianças tiver uma fixação
«Toptether», ligue-a ao respectivo anel. Se a cadeira tiver outro
sistema anti-rotativo, siga as instruções do fabricante.
– Proceder a uma prova de tracção de ambos os lados da cadeira de criança.
Estão fixados dois anéis de retenção «ISOFIX» na carroçaria, atrás dos
bancos traseiros do lado de fora. Em alguns veículos, os anéis estão fixos à
armação do banco e noutros ao piso tr aseiro. Os anéis «ISOFIX» encontram-
se entre o encosto e a almofada do banco traseiro. Os anéis «Toptether»
encontram-se no espaço posterior às posições traseiras. Frequentemente,
encontram-se na superfície po sterior dos encostos traseiros.
As cadeiras de crianças com sistema de fixação «ISOFIX» e «Toptether» estão
disponíveis nos Serviços Técnicos.
ATENÇÃO!
•
Os anéis de fixação foram concebidos exclusivamente para bancos com
sistema «ISOFIX» e «Toptether»
•
Não fixar nunca nos anéis de fixação cadeiras de criança sem sistema
«ISOFIX», «Toptether», cintos de rete nção ou quaisquer objectos – perigo
de vida!
•
Certifique-se de que os bancos para crianças ficam bem fixos nos anéis
«ISOFIX» e «Toptether».
Fig. 31 Anéis de fixação
ISOFIX
altea portugues.book Seite 54 Mittwoch, 12. September 2007 4:16 16

55
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
altea portugues.book Seite 55 Mittwoch, 12. September 2007 4:16 16

56
Fig. 32 Painel de instrumentosaltea portugues.book Seite 56 Mittwoch, 12. September 2007 4:16 16

Posto de condução57
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

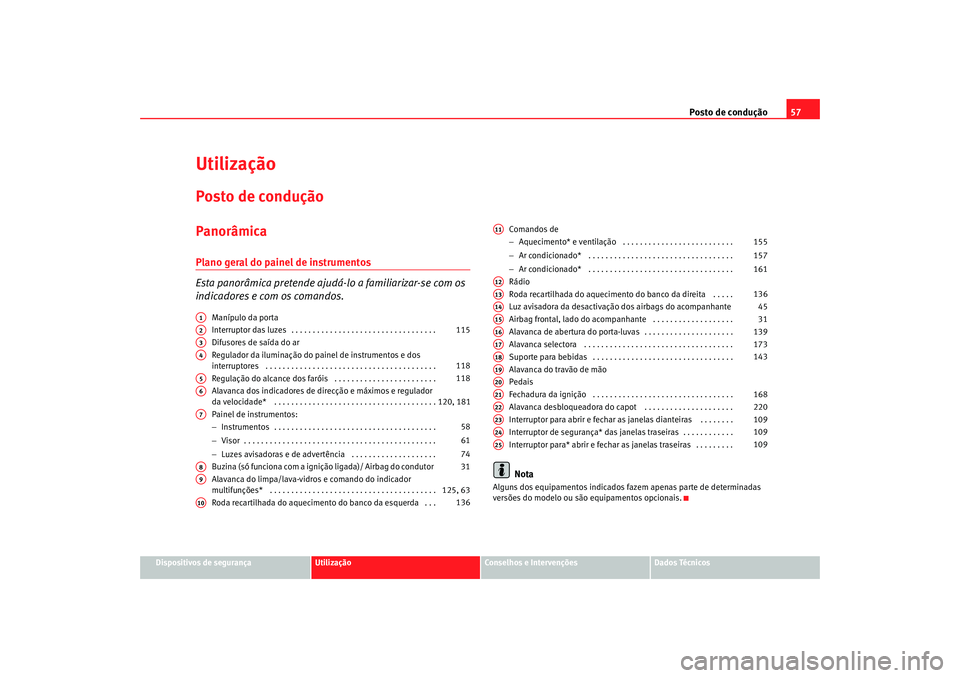

UtilizaçãoPosto de conduçãoPanorâmicaPlano geral do painel de instrumentos
Esta panorâmica pretende ajudá-lo a familiarizar-se com os
indicadores e com os comandos.
Manípulo da porta
Interruptor das luzes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Difusores de saída do ar
Regulador da iluminação do pa inel de instrumentos e dos
interruptores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulação do alcance dos faróis . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca dos indicadores de direcção e máximos e regulador
da velocidade* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Painel de instrumentos:
− Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Luzes avisadoras e de advertência . . . . . . . . . . . . . . . . . . . .
Buzina (só funciona com a igni ção ligada)/ Airbag do condutor
Alavanca do limpa/lava-vidros e comando do indicador
multifunções* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Roda recartilhada do aquecimento do banco da esquerda . . . Comandos de
−
Aquecimento* e ventilação . . . . . . . . . . . . . . . . . . . . . . . . . .
− Ar condicionado* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Ar condicionado* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rádio
Roda recartilhada do aquecimento do banco da direita . . . . .
Luz avisadora da desactivação dos airbags do acompanhante
Airbag frontal, lado do acompanhante . . . . . . . . . . . . . . . . . . .
Alavanca de abertura do porta-luvas . . . . . . . . . . . . . . . . . . . . .
Alavanca selectora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Suporte para bebidas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca do travão de mão
Pedais
Fechadura da ignição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca desbloqueadora do capot . . . . . . . . . . . . . . . . . . . . .
Interruptor para abrir e fechar as janelas dianteiras . . . . . . . .
Interruptor de segurança* das janelas traseiras . . . . . . . . . . . .
Interruptor para* abrir e fechar as janelas traseiras . . . . . . . . .
Nota
Alguns dos equipamentos indicados fazem apenas parte de determinadas
versões do modelo ou são equipamentos opcionais.
A1A2
115
A3A4
118
A5
118
A6
120, 181
A7
58
61
74
A8
31
A9
125, 63
A10
136
A11
155
157
161
A12A13
136
A14
45
A15
31
A16
139
A17
173
A18
143
A19A20A21
168
A22
220
A23
109
A24
109
A25
109
altea portugues.book Seite 57 Mittwoch, 12. September 2007 4:16 16

Posto de condução

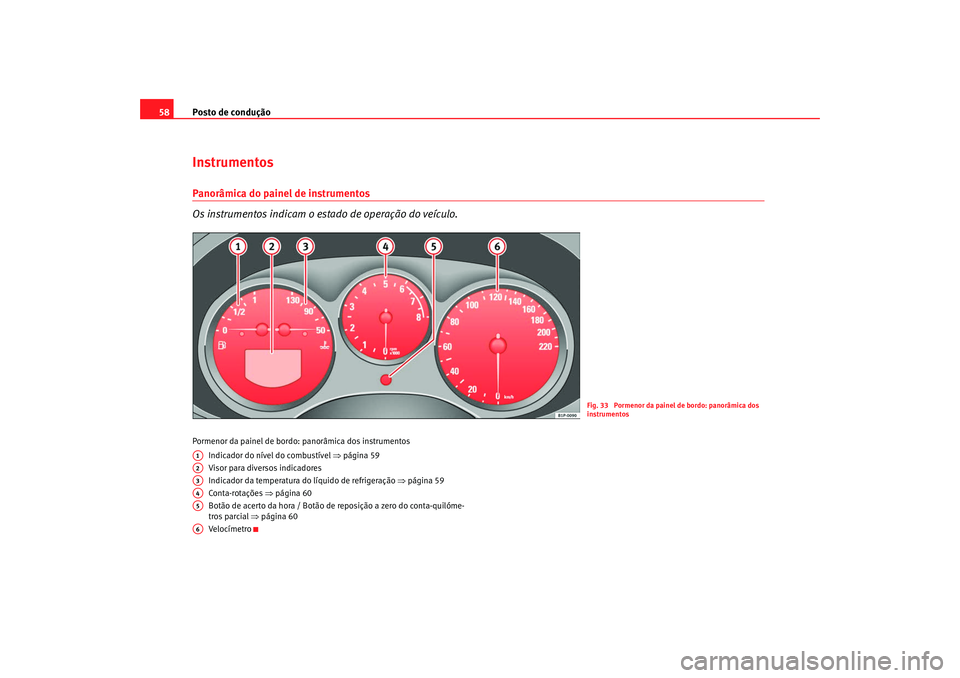

58InstrumentosPanorâmica do painel de instrumentos
Os instrumentos indicam o estado de operação do veículo.Pormenor da painel de bordo: panorâmica dos instrumentos
Indicador do nível do combustível ⇒página 59
Visor para diversos indicadores
Indicador da temperatura do líquido de refrigeração ⇒página 59
Conta-rotações ⇒página 60
Botão de acerto da hora / Botão de reposição a zero do conta-quilóme-
tros parcial ⇒página 60
Velocímetro
Fig. 33 Pormenor da painel de bordo: panorâmica dos
instrumentos
A1A2A3A4A5A6
altea portugues.book Seite 58 Mittwoch, 12. September 2007 4:16 16
